이더넷(Ethernet) 케이블은 컴퓨터 네트워킹의 가장 빠르고 안정적인 형태로 남아 있습니다. 케이블은 저렴하지만 시중에 판매되는 케이블 길이와 다른 케이블 길이가 필요한 경우가 많습니다.
이더넷(Ethernet) 케이블을 "연결"하면 원하는 길이를 지정할 수 있고, 두 개의 케이블을 함께 연결할 수 있으며, 케이블이나 양쪽 끝의 플러그 손상을 복구할 수도 있습니다.
이더넷 케이블 기본 이해
먼저 명명법에 대해 알아봅시다. 이더넷 네트워크 케이블(Ethernet network cables) (때때로 "네트워크 케이블"이라고도 함)은 여러 종류로 제공됩니다. Amazon 이나 모든 기술 상점에서 가정용으로 가장 일반적으로 사용되는 유형은 Cat5 , Cat5e , Cat6 및 Cat6a 입니다 . 이는 데이터 전송 속도와 신뢰성을 향상시키는 다양한 케이블 기술 반복을 나타냅니다.
'Cat' 부분은 'Category'를 의미합니다. Cat5 e는 기본 Cat5 케이블의 향상된 버전입니다. Cat 5e 및 Cat6은(Cat6) 기가비트 속도를 제공하고 Cat6a는(Cat6a) 더 짧은 거리에서 10기가비트 속도를 제공할 수 있습니다. Cat6a는(Cat6a) 최대 100미터까지 10Gbps를(Gbps) 지원할 수 있지만 Cat6은(Cat6) 최대 55미터까지만 지원할 수 있습니다. 작업 중인 케이블 유형에 따라 데이터 전송 속도가 결정되고 인터넷 연결 및 로컬 네트워크 연결 성능에 영향을 줍니다.
이더넷(Ethernet) 케이블 의 중심에는 작은 연선 도체 묶음이 있습니다 . 이러한 컨덕터는 케이블의 한쪽 끝에서 다른 쪽 끝으로 데이터를 전송할 수 있도록 색상으로 구분된 와이어입니다.

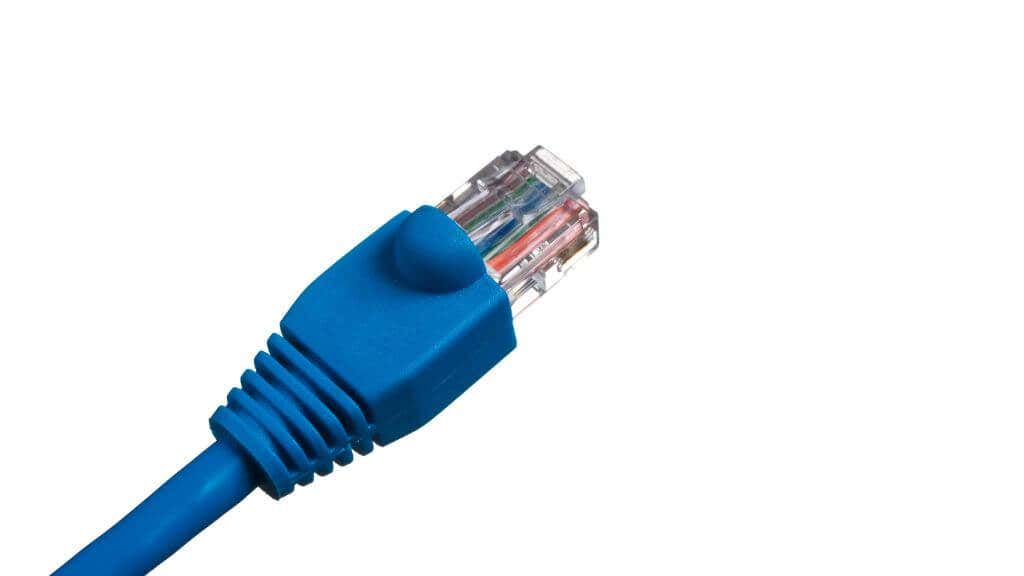

이더넷(Ethernet) 케이블 의 각 끝에는 일반적으로 RJ45 플러그가 있습니다 . 더 큰 전화 잭처럼 보이는 이 플러그는 라우터나 컴퓨터와 같은 장치에 물리적으로 연결되는 부분입니다. 전화선에 있는 플러그는 RJ11 입니다 .
무역 도구
이더넷(Ethernet) 케이블을 연결하려면 몇 가지 필수 도구가 필요합니다.
- 와이어 커터
- 압착 도구
- RJ45 커넥터
- 이더넷(Ethernet) 케이블(접속하려는 케이블)
- 케이블 스트리퍼
연결을 테스트하려면 네트워크 케이블 테스터를 구입해야 합니다. 이 작은 장치는 새로 연결한 케이블의 연결이 올바르게 작동하는지 알려줍니다. 케이블 테스터 없이도 진행할 수 있지만 이는 케이블을 연결할 때 케이블이 올바르게 연결되었는지 여부만 알 수 있음을 의미합니다.
와이어 절단기가 포함된 압착 도구 키트를(crimping tool kit) 구입하면 필요한 모든 것을 얻을 수 있습니다 . 또한 많은 압착 도구에는 와이어 스트리퍼가 통합되어 있으므로 별도로 비용을 지불할 필요가 없습니다.
단계별 가이드 : (Guide)이더넷 케이블을 연결하는(Splice Ethernet Cables) 방법
케이블을 연결하는 작업은 까다로울 수 있지만 인내심을 갖고 조심한다면 쉽습니다. 따라야 할 일반적인 단계는 다음과 같습니다.
1단계: 케이블 준비
먼저 전선 절단기를 사용하여 이더넷(Ethernet) 케이블 의 손상된 끝 부분을 잘라냅니다 . 깨끗하고 손상되지 않은 전선을 사용하고 싶습니다.
케이블 스트리퍼를 사용하여 케이블 양쪽 끝에 있는 외부 케이싱을 약 2인치 정도 조심스럽게 벗겨내면 내부의 색상으로 구분된 연선 도체가 드러납니다.
2단계: 꼬인 쌍선 도체(Twisted Pair) 풀기
색상으로 구분된 연선 도체를 조심스럽게 푸십시오.
일반적으로 4쌍에 8개의 전선이 있습니다. 이더넷(Ethernet) 케이블 색상 코드 에 따라 정렬하십시오 .
T568A 배선
의 표준 색상 코드는 다음과 같습니다.
⦁ 핀 1: 흰색/녹색
⦁ 핀 2: 녹색
⦁ 핀 3: 흰색/주황색
⦁ 핀 4: 파란색
⦁ 핀 5: 흰색/파란색
⦁ 핀 6: 주황색
⦁ 핀 7: 흰색/갈색
⦁ 핀 8: 갈색
T568B 배선
의 표준 색상 코드는 다음과 같습니다.
⦁ 핀 1: 흰색/주황색
⦁ 핀 2: 주황색
⦁ 핀 3: 흰색/녹색
⦁ 핀 4: 파란색
⦁ 핀 5: 흰색/파란색
⦁ 핀 6: 녹색
⦁ 핀 7: 흰색/갈색
⦁ 핀 8: 갈색
가장 일반적인 구성표는 T568B 이지만 지속적으로 사용하는 경우 둘 중 하나를 사용할 수 있습니다. 연결하려는 케이블은 아마도 미국(USA) 의 새로운 네트워크 설치에 선호되는 배선 방식인 T568B를(T568B) 사용하고 있을 것입니다 .
많은 압착 공구에는 공구 본체에 이러한 배선 가이드가 인쇄되어 있으므로 이를 외울 필요가 없습니다.
3단계: RJ45 커넥터 연결
다음 단계에서는 각 케이블 끝에 새 RJ45 커넥터를 연결하는 작업이 포함됩니다. (RJ45)압착 도구를 사용하여 커넥터를 케이블에 고정합니다.
압착하기 전에 색상으로 구분된 전선이 커넥터 내부에 올바르게 정렬되어 있는지 확인하십시오. 이는 견고한 인터넷 연결을 유지하는 데 중요합니다.
이는 프로세스에 대한 일반적인 설명일 뿐이므로 특정 압착 도구의 지침을 따라야 합니다. 일부 제품에는 사용 방법을 보여주는 전체 비디오 링크가 함께 제공될 수도 있습니다. 제공된 경우 그러한 비디오를 시청하는 것이 좋습니다.
4단계: 연결 테스트
RJ45 커넥터가 제자리에 있으면 네트워크 케이블 테스터를 사용하여 올바른 연결을 확인하십시오. 테스터의 각 표시등은 이더넷(Ethernet) 케이블의 전선에 해당합니다. 모든 조명이 켜지면 축하합니다! 이더넷(Ethernet) 케이블을 성공적으로 연결했습니다 .
케이블 테스터가 없으면 케이블을 네트워크 장치 쌍에 연결하십시오. 가장 좋은 방법은 클라이언트 장치(예: 노트북)를 라우터(router) 에 연결하는 것입니다 . 연결이 작동하면 케이블을 사용하는 것이 좋으며 설치할 수 있습니다.
고급 접합 기술
위 방법은 이더넷(Ethernet) 케이블을 연결하는 가장 간단한 방법으로 길이가 짧고 중요하지 않은 연결에 적합합니다. 그러나 더 먼 거리에 걸쳐 두 개의 케이블을 연결해야 하거나 동축 또는 광섬유와 같은 보다 특수한 유형의 케이블을 사용하여 작업할 때는 더 발전된 기술이 필요합니다.
패치 패널: 구성 및 미래 보장
패치 패널은 여러 이더넷(Ethernet) 케이블을 통합해야 할 때 사용되는 또 다른 고급 방법입니다. 이는 일반적으로 사무실 설정이나 고급 홈 네트워크에서 찾을 수 있습니다. 패치 패널은 여러 패치 케이블을 수용할 수 있도록 여러 포트로 설계되었습니다.
여기의 프로세스에는 이더넷(Ethernet) 케이블의 끝을 패치 패널 후면에서 종료하는 작업이 포함됩니다. 앞면은 패치 코드를 사용하여 필요한 위치에 데이터를 패치하는 데 사용됩니다. 패치 패널의 가장 큰 장점은 복잡한 케이블 배열을 보다 쉽게 관리할 수 있고 향후 변경이나 추가에 적응할 수 있다는 것입니다.
패치 패널은 운영자가 짧은 패치 코드를 사용하여 회선을 물리적으로 연결하는 오래된 전화 교환기 정션 박스를 연상시킵니다.
키스톤 잭 및 커플러 사용
키스톤 잭은 RJ45(RJ45) 커넥터가 들어 있는 스냅인 패키지입니다 . 이 잭은 벽판이나 패치 패널에 끼워 영구적이고 안전한 연결을 만들 수 있습니다.
반면 커플러는 두 개의 이더넷(Ethernet) 케이블을 직접 연결하는 데 사용됩니다. 양쪽 끝에 암 RJ45 포트가 있습니다 . 커플러는 잠재적인 신호 손실로 인해 고성능 네트워크에 가장 적합한 솔루션이 아닐 수 있지만 중요하지 않은 응용 분야에서 빠른 수정이나 기존 케이블 범위 확장에 유용합니다. 예를 들어 집에서 스마트 TV나 NAS를(NAS) 연결하고 싶다면 연결 속도가 조금 느려도 괜찮습니다.
커플러 없이
이더넷(Ethernet Cables) 케이블 직접 연결(Splicing)
커플러는 두 개의 이더넷(Ethernet) 케이블을 연결하는 편리한 방법을 제공하지만 커플러 없이 직접 연결할 수도 있습니다. 그러나 직접 접합에는 세부 사항과 손재주에 훨씬 더 많은 주의가 필요합니다. 탄탄한 손재주, 기본적인 납땜 기술, 납땜 인두가 필요합니다!
단계는 본질적으로 기본 접합과 동일하지만 함께 접합하려는 양쪽 끝에 있는 8개의 와이어를 모두 벗겨내고 푼 후에는 상황이 다릅니다.
전선이 풀리고 정렬되면 각 케이블에서 해당 색상으로 구분된 전선을 비틀어줍니다. 한 케이블의 각 전선이 다른 케이블의 전선과 단단히 꼬여 있는지 확인하십시오. 이를 통해 안전한 연결과 정확한 데이터 전송이 보장됩니다.
전선을 함께 꼬은 후 각 연결부에 납땜을 바르십시오. 납땜은 접합부를 강화하고 더 나은 전도성을 제공하여 신호 손실을 최소화합니다. 적절한 크기의 납땜 인두를 사용하고 합선을 일으킬 수 있는 과도한 납땜을 피하십시오.
모든 연결을 납땜한 후에는 절연할 차례입니다. 단락을 방지하기 위해 각 연결부를 전기 테이프로 개별적으로 감싸십시오. 각 스플라이스를 감싼 후 전체 그룹을 결합하여 단일 케이블을 형성할 수 있습니다. 전기 테이프는 영구적인 솔루션이 아니므로 대신 열 수축 단열재에 투자하는 것이 좋습니다.
동축(Coaxial) 및 광섬유 케이블(Fiber Optic Cables) 다루기
고급 이더넷(Ethernet) 네트워킹에는 동축 또는 광섬유 케이블이 포함되는 경우도 있습니다. 이러한 유형의 케이블은 Cat5e(Cat5e) 또는 Cat6 케이블과 같은 표준 UTP ( 비차폐 연선(Unshielded Twisted Pair) ) 케이블 과 다른 방식으로 데이터를 전달하므로 다른 접합 기술이 필요합니다.
동축 케이블을 접합하려면 특별히 설계된 케이블 스트리퍼를 사용하여 내부 도체를 노출시켜야 합니다. 그런 다음 새 동축 커넥터를 압착합니다. 그런 다음 동축 커플러를 사용하여 두 케이블을 연결할 수 있습니다.
광섬유(fiber) 케이블 의 경우 완전히 다른 게임입니다. 이러한 케이블은 광 펄스 형태로 데이터를 전달하며 이를 접합하는 데에는 융합 접합이라는 프로세스가 포함됩니다. 이 공정에서는 열을 사용하여 두 개의 광섬유(fiber) 케이블을 융합하거나 '용접 '(’ two) 합니다 . 이는 신호 손실을 최소화하는 섬세하고 정밀한 프로세스이며 일반적으로 전문가나 적절한 교육을 받은 사람에게 맡기는 것이 가장 좋습니다. 집 안에 광섬유 케이블이 있을(fiber) 가능성은 거의 없습니다 . 그러나 이는 고급 비즈니스 영역입니다.
PoE ( Power Over Ethernet ) 및 어댑터
때로는 이더넷(Ethernet) 케이블을 통해 데이터와 전원을 전달할 수 있습니다 .
이를 PoE ( Power Over Ethernet )라고 합니다. 일반적 으로 적절한 전기 배선이 없어 별도의 전원을 쉽게 사용할 수 없는 장소의
IP 카메라나 WiFi 액세스 포인트 와 같은 장치에 사용됩니다 .
PoE 케이블을 연결할 때 DC 전원 핀이 장치에 전원을 공급하므로 올바르게 연결되었는지 확인하는 것이 중요합니다. 이 프로세스를 단순화하기 위해 특수 PoE 어댑터를 사용할 수 있습니다. 정확한 세부 정보는
PoE 핀아웃 가이드를(PoE pinout guide) 참조하세요 .
실수로 전원이 공급되어서는 안 되는 곳에 전원을 보내 네트워크 장비를 빠르게 파괴할 수 있으므로 의심스러운 경우 전문가에게 비용을 지불하여 맞춤형 길이의 PoE(PoE) 케이블을
만들어 주는 것이 좋습니다.
마무리
이더넷(Ethernet) 케이블을 연결하는 방법을 배우는 것은 대부분의 사람들이 일생에서 몇 번만 수행하면 되지만, 가지고 있으면 편리한 기술입니다. 접합을 많이 하지 않는 한, 맞춤형 길이의 새 케이블을 구입하는 것이 더 저렴합니다. 압착(Crimping) 도구와 네트워크 테스터는 일회성 DIY 프로젝트를 정당화하기에는 비용이 많이 듭니다.
직접 시도하기로 결정했다면 안전을 기억하고, 색상 코드를 존중하고, 도체가 적절하게 압착되었는지 확인하십시오. 그러면 견고한 이더넷 연결이 즉시 실행되어야 합니다. 그러나 Powerline Ethernet Extender(Powerline Ethernet Extender) 형태의 대체 솔루션을 고려할 수도 있습니다 .
How to Splice an Ethernet Cable
Ethernet cables remаin the fastest and most reliable form of comрuter nеtworking. Cables are cheaр, but often you’ll need a different cable length than what’s available off the shelf.
By “splicing” an Ethernet cable, you can give it a custom length, join two cables together, and even repair damage to a cable or the plugs at either end.
Understanding Ethernet Cable Basics
First, let’s get familiar with the nomenclature. Ethernet network cables (sometimes called just “network cables”) come in several varieties. The most common types for home use on Amazon or in any tech store are Cat5, Cat5e, Cat6, and Cat6a. They represent different iterations of cable technology that improve data transfer speed and reliability.
The ‘Cat’ part stands for ‘Category.’ Cat5e is an enhanced version of the basic Cat5 cable. Cat 5e and Cat6 provide gigabit speeds, and Cat6a can offer 10 gigabit speeds over shorter distances. Cat6a can support 10 Gbps up to 100 meters, while Cat6 can only do so up to 55 meters. The type of cable you’re working with will determine your data transfer speed and affect your internet connection and local network connection performance.
You’ll find a bundle of tiny, twisted pair conductors at the heart of an Ethernet cable. These conductors are color-coded wires that allow data transference from one end of the cable to the other.
Each end of an Ethernet cable typically has an RJ45 plug. This plug, which looks like a larger telephone jack, is the part that physically connects to your devices, such as a router or a computer. The plugs you find on telephone lines are RJ11.
Tools of the Trade
To splice an Ethernet cable, you’ll need a few essential tools:
- Wire cutters
- Crimping tool
- RJ45 connectors
- Ethernet cable (the one you want to splice)
- Cable strippers
For testing the connections, you should get a network cable tester. This little device will let you know whether the connections in your newly spliced cable are working correctly. You can go ahead without the cable tester, but it just means you’ll only know if your cable has been spliced correctly when you plug it in.
You can get everything you need by purchasing a crimping tool kit, which includes wire cutters. Also, many crimping tools have integrated wire strippers so you don’t need to pay a separate one.
Step-by-step Guide: How to Splice Ethernet Cables
Splicing a cable can be finicky work, but it’s easy if you’re patient and careful. Here are the general steps to follow.
Step 1: Prepare Your Cable
First, use your wire cutters to trim off any damaged ends of the Ethernet cable. You want clean, undamaged wires to work with.
Use your cable strippers to carefully strip away about 2 inches of the outer casing at each end of the cable, revealing the color-coded twisted pair conductors inside.
Step 2: Unwind the Twisted Pair Conductors
Carefully unwind the color-coded twisted pair conductors.
You’ll typically find eight wires in four pairs. Align them according to the Ethernet cable color code.
The standard color code for T568A wiring is:
⦁ Pin 1: White/Green
⦁ Pin 2: Green
⦁ Pin 3: White/Orange
⦁ Pin 4: Blue
⦁ Pin 5: White/Blue
⦁ Pin 6: Orange
⦁ Pin 7: White/Brown
⦁ Pin 8: Brown
The standard color code for T568B wiring is:
⦁ Pin 1: White/Orange
⦁ Pin 2: Orange
⦁ Pin 3: White/Green
⦁ Pin 4: Blue
⦁ Pin 5: White/Blue
⦁ Pin 6: Green
⦁ Pin 7: White/Brown
⦁ Pin 8: Brown
The most common scheme is T568B, but you can use either if you use it consistently. The cable you’re splicing probably uses T568B, the preferred wiring scheme for new network installations in the USA.
Many crimping tools have these wiring guides printed on the tool’s body, so you don’t have to memorize them.
Step 3: Attach RJ45 Connectors
The next step involves attaching new RJ45 connectors to each cable end. Use your crimping tool to secure the connectors onto the cable.
Ensure the color-coded wires are lined up correctly inside the connectors before crimping. This is crucial for maintaining a solid internet connection.
This is just a general description of the process, you must follow the instructions of your specific crimping tool. Some may even come with a link to a full video demonstrating how to use them. We strongly suggest watching any such video if provided.
Step 4: Test Your Connection
Once the RJ45 connectors are in place, use your network cable tester to ensure the correct connections. Each light on the tester corresponds to a wire in the Ethernet cable. If all the lights light up, congrats! You’ve successfully spliced your Ethernet cable.
If you don’t have a cable tester, connect the cable to a pair of network devices. The best option is to connect a client device (i.e., a laptop) to a router. The cable is good to go if the connection works, and you can install it.
Advanced Splicing Techniques
The above method is the simplest way to splice an Ethernet cable, suitable for shorter lengths and non-critical connections. However, more advanced techniques are required when you need to join two cables over a longer distance or when working with more specialized types of cables, such as coaxial or fiber optic.
Patch Panels: Organizing and Future-Proofing
A patch panel is another advanced method used when multiple Ethernet cables need to converge. This can typically be found in office settings or advanced home networks. Patch panels are designed with several ports to accommodate multiple patch cables.
The process here involves terminating the ends of your Ethernet cables onto the rear of the patch panel. The front side, in turn, is used for patching data to where it needs to go using patch cords. The great thing about patch panels is that they make it easier to manage complex cable arrangements and are adaptable for future changes or additions.
Patch panels are reminiscent of old telephone switchboard junction boxes, where operators physically connect lines using short patch cords.
Using Keystone Jacks and Couplers
A keystone jack is a snap-in package that houses an RJ45 connector. These jacks can be snapped into a wall plate or patch panel, creating a permanent, secure connection.
Couplers, on the other hand, are used to connect two Ethernet cables directly. They come with female RJ45 ports on both ends. Although couplers may not be the best solution for high-performance networks due to potential signal loss, they are handy for quick fixes or extending the range of an existing cable in non-critical applications. For example, if you want to connect a smart TV or NAS at home, you are okay with a slightly slower connection.
Direct Splicing of Ethernet Cables Without a Coupler
While a coupler provides a convenient way to connect two Ethernet cables, you can also splice them directly without a coupler. However, direct splicing requires much more attention to detail and dexterity. You’ll need a solid hand, basic soldering skills, and a soldering iron!
The steps are essentially the same as basic splicing, but things are different after you’ve stripped and unwound all eight of the wires on both ends you want to splice together.
Once the wires are unwound and aligned, twist the corresponding color-coded wires from each cable. Be sure that each wire from one cable is tightly twisted with its counterpart from the other cable. This ensures a secure connection and accurate data transmission.
After twisting the wires together, apply some solder to each connection. Soldering strengthens the splices and provides better conductivity, ensuring minimal signal loss. Be sure to use an appropriately sized soldering iron and avoid over-soldering, which could cause short circuits.
Once you’ve soldered all the connections, it’s time to insulate them. Wrap each connection individually with electrical tape to prevent any short circuits. After wrapping each splice, you can combine the whole group to form a single cable. Electrical tape isn’t a permanent solution, so you might want to invest in heat shrink insulation instead.
Dealing with Coaxial and Fiber Optic Cables
Advanced Ethernet networking sometimes involves coaxial or fiber optic cables. These types of cables carry data in different ways than the standard UTP (Unshielded Twisted Pair) cables like Cat5e or Cat6 cables, requiring other splicing techniques.
Splicing a coaxial cable involves using a specially designed cable stripper to expose the inner conductor. You’ll then crimp on a new coaxial connector. A coaxial coupler can then be used to join the two cables.
As for fiber optic cables, they’re a whole different ball game. These cables carry data in the form of light pulses, and splicing them involves a process called fusion splicing. This process uses heat to fuse or ‘weld’ two fiber optic cables. It’s a delicate and precise process that ensures minimal signal loss and is usually best left to professionals or those who have received appropriate training. It’s highly unlikely you’d have fiber optic cabling inside your home. However, this is high-end business terrain.
Power Over Ethernet (PoE) and Adapters
Sometimes, you can deliver data and power over your Ethernet cable.
This is known as Power Over Ethernet (PoE). It’s typically used for devices like IP cameras or WiFi access points in places where a separate power source isn’t readily available since there’s no suitable electrical wiring.
When splicing a PoE cable, it’s crucial to ensure the DC power pins are correctly connected, as they will carry the power to your device. Special PoE adapters are available to simplify this process. Have a look at this PoE pinout guide for exact details.
You can quickly destroy network equipment by accidentally sending power to where it shouldn’t go, so if you have any doubts, it’s better to pay a professional to make up custom-length PoE cables for you.
Wrapping Up
Learning how to splice an Ethernet cable is a handy skill to have, although most people only have the need to do it a handful of times in their lives. Unless you’re going to do a lot of splicing, it’s cheaper to pay for custom-length new cables. Crimping tools and network testers are expensive to justify a one-off DIY project.
If you do decide to attempt this yourself, remember to be safe, respect the color code, and ensure your conductors are appropriately crimped, and you should have a solid Ethernet connection up and running in no time. However, you might want to consider an alternative solution in the form of a Powerline Ethernet Extender.
